Input Output Modules

DX-Bus I/O Modules or Cards

DX2202 Input/Output CardDX2202 Input/Output Card
Contact Sales
(Hover over the image to enlarge)

DXBus Field I/O Cards - An arsenal of off-the-shelf I/O cards communicate over 20 miles over a twisted-pair cable - or to virtually anywhere on optical fibers, phone lines or radio - at a selectable speed: 19.2k, 38.4k, 57.6k or 115.2k Baud. The 3x4" DX2202 has two analog inputs (4-20ma, 12-bit resolution), two digital inputs (NO/NC dry contacts) and two digital outputs (SPDT relays with 110V-5A contacts).

The 5x5" DX4404 has 4AI, 4DI and 4DO, same specs. Other cards are available with various I/O count combinations, to 8AI, 8DI, 8AO and 8DO. All of these high quality I/O cards are transient protected for 1500W pulse rating. The "DX" communication bus and protocol are compatible with Rel-Tek's high security PC-based Millennia-DX monitoring and data logging equipment. These quality products combine performance, safety and economy, essential to your most important operations. project requirements.

A serial port on the computer is converted to the DX-Bus long distance I/O Modules using the DX-Com module. Selectable data rates can range from 1200 baud to 19.2K baud and from 19.2K baud to 115.2K baud, our high speed versions for exceptionally fast data recovery. Distances can be 20 miles or across the plant, using inexpensive 14-18 AWG twisted pair, unshielded cable. A variety of field I/O cards can be mixed and matched, and parallel connected anywhere along the line for interfacing with analog inputs (AI), digital inputs (DI), analog outputs (AO) and digital outputs (DO). US-manufactured and serviced. Call us with your special order. Click Here for contact information.


List of available I/O modules:

DX4404

DX-4404 Series I/O Card
Analog Inputs:4
Digital Inputs:4
Analog Outputs:0
Digital Outputs:4
Available in the FT version

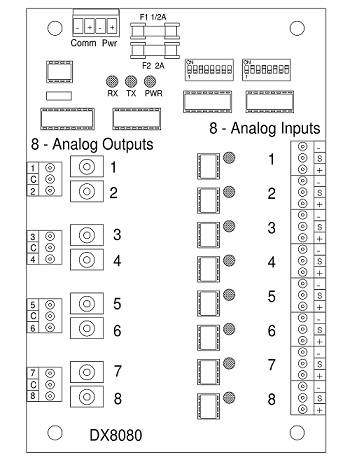

DX8080

DX8080 I/O card
Analog Inputs: 8
Digital Inputs: 0
Analog Outputs: 8
Digital Outputs: 0
Available in the new FT version

DX2202

DX-2202 Series I/O Card
Analog Inputs:2
Digital Inputs:2
Analog Outputs:0
Digital Outputs:2
Available in the FT version

DX1000

DX-1000 I/O Card
Analog Inputs: 1
Digital Inputs: 0
Analog Outputs: 0
Digital Outputs: 0
Available in thenew FT version

DX8000

DX-8000 Series I/O Card
Analog Inputs:8
Digital Inputs: 0
Analog Outputs:0
Digital Outputs: 0
Available in the FT version

DX0100

DX-0100 I/O Card
Analog Inputs: 0
Digital Inputs: 1
Analog Outputs: 0
Digital Outputs: 0
Available in thenew FT version

DX0800

DX-0800 Series I/O Card
Analog Inputs:0
Digital Inputs: 8
Analog Outputs:0
Digital Outputs: 0
Available in the FT version

DX0020

DX-0020 I/O Card
Analog Inputs: 0
Digital Inputs: 0
Analog Outputs: 2
Digital Outputs: 0

DX0008

DX-0008 Series I/O Card
Analog Inputs:0
Digital Inputs: 0
Analog Outputs:0
Digital Outputs: 8
Available in the FT version

DX0080

DX-0080 I/O Card
Analog Inputs: 0
Digital Inputs: 0
Analog Outputs: 8
Digital Outputs: 0
Available in thenew FT version

DX0008R

DX-0008R High Current
Analog Inputs:0
Digital Inputs: 0
Analog Outputs:0
Digital Outputs: 8
Available in the FT version

DX8814

DX-8814 Series I/O Card
Analog Inputs: 8
Digital Inputs: 8
Analog Outputs: 1
Digital Outputs: 4
Available in the new FT version
